Fiche technique pour la construction d'un dôme géodésique

Le dôme géodésique est une demi-sphère constituée de triangles isocèles et équilatéraux assemblés dans l'espace (2 longueurs différentes pour les arêtes).

C'est une structure foisonnant de symétries et de formes intéressantes. Du coup, si vous ne l'avez jamais vu grandeur nature et que vous voulez vous atteler à sa construction, il peut être utile d'en construire préalablement une maquette en bois ou en papier, histoire de bien comprendre les logiques sous-jacentes à sa réalisation.

Celui réalisé pour le No Border était en bois, d'un diamètre au sol de 6m30 et d'une hauteur en son centre d'à peu près 3 mètres. Les jonctions entre les morceaux de bois étaient réalisées par des palques de contre plaqué, trouées et fixées par des vis à six pans bloquées par un écrou.

Je vais détailler toutes les étapes que l'on a suivies pour réaliser ce dôme précisement, en sachant que la taille, les matériaux utilisés ainsi que le mode de jonction peuvent sûrement être modifiés et même améliorés. Et concernant la couverture du dôme, si vous trouvez une idée de matériaux étanche et transportable plus jolie que la bâche PVC, merci de le faire savoir.

Matériel nécessaire pour la construction

30 morceaux de bois de 1,76m de long et 35 de 2m. L'intérêt de ces deux longueurs correspond aux longueurs standard vendues dans les magasins de matériaux (2m et 3m50). On a pris une section de 4×5cm, qui était je pense la limite minimum pour une structure de cette taille devant supporter des toiles ou bâches sur toute sa surface.
Plaques de contreplaqué (pour découper les pentagones et hexagones qui serviront de jonction).
130 vis à tête en forme d'écrou, avec les écrous et rondelles métalliques correspondantes (longueur selon l'épaisseur du contreplaqué et des montants).
Outils électriques utilisés : scie circulaire, scie sauteuse, perceuse.
De la bâche PVC.

Étapes de construction

Préparation des montants

Les découper tous précisement à la longueur prévue et marquer la différence entre les longs et les courts.

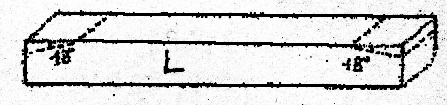

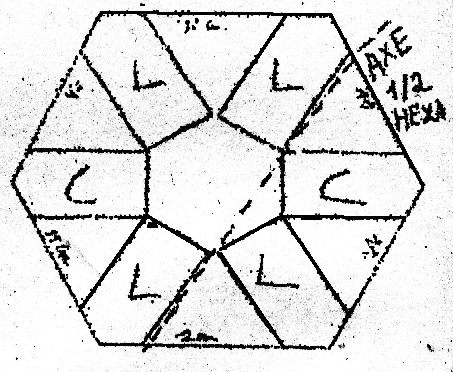

Biseauter les deux extrémités, dans le sens de la longueur, selon un angle de 18° pour les plus longs et 21° pour les courts (voir fig. 1). La partie découpée correspond à la zone de fixation avec les plaques en contreplaqu. Sa surface, et donc le niveau exact de la découpe seront déterminés par la taille des plaques et la largeur des montants (voir fig. 2).
Trouer les deux extrémités, à une distance elle aussi déterminée par l'endroit où vous ferez la fixation avec les plaques.

Préparation des pentagones et hexagones en contreplaqué

Les 6 pentagones sont réguliers, c'est à dire que leur côtés et angles sont égaux. À vous de choisir leur taille (plus ils seront grands, plus la surface de jonction avec les montants sera grande).

Les 10 hexagones ont deux côtés plus longs et quatre côtés plus courts identiques entre eux. Dans le dôme réalisé, les grands côtés étaient de 12cm et les petits de 11cm. Cette irrégularité s'explique par le fait qu'on doit y fixer à chaque fois deux montants courts et quatre montants longs (et donc, les côtés différents correspondent à des angles différents auxquels se rejoingnent les montants).

Il manque encore 10 demi-hexagones pour attacher les montants de la base du dôme, avec comme particularité que les hexagones précédents doivent être découpés de manière non symétrique (puisqu'on y attachera 3 montants longs et un montant court). Il reste à percer les trous dans les plaques pour chaque montant qui y sera fixé.

Monter le dôme

Prévoir une échelle ou autre support sur lequel on peut grimper.

Principe de fixation à toujours respecter : sur les pentagones ne se fixent que des montants courts (C) et sur les hexagones se fixent quatre montants longs (L) et 2 courts.

Poser 10 L au sol, en cercle, et les attacher par 10 demi-hexagones.
À chaque jonction, poser un L et un C, et les attacher au demi hexagones.
Fixer les L à un hexagone et les C à un pentagone pour former des triangles.
Relier tous ces triangles par un C.
Préparer au sol le « deuxième étage » en fixant sur les hexagones deux L et un C (le C au milieu des deux L).
Fixer ces 5 assemblages sur les pentagones et hexagones correspondant.
Les relier par 5 L.
Terminer par 5 C et un pentagone au sommet.

Schémas de montage

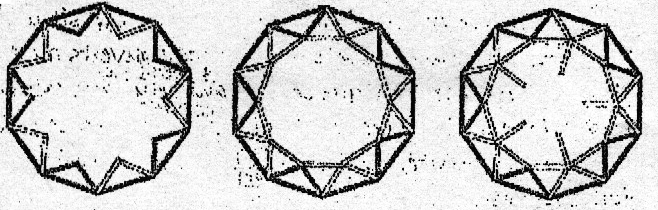

Premier étage du dôme (les traits en gras correspondent aux L et les traits normaux aux C).

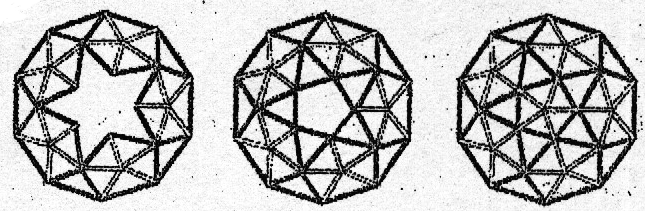

Suite et fin du dôme.

Fait à Grange-Neuve, août 2002.

Électronisé à Dijon, janvier 2007. Les schémas mériteraient quand même d'être refait...

À diffuser et copier largement pour éviter toute récupération marchande !
